浪涌保護器分類。浪涌保護器(SPD)，又稱電源防雷器，是為各種電子設備、儀器和通信線路提供安全保護的電子設備。當電路或通信線路因外部干擾突然出現峰值電流或電壓時，浪涌保護器可以在極短的時間內導通和分流，從而避免浪涌對電路中其他設備的損壞。今天，小編來給大家講講浪涌保護器分類。

浪涌保護器分類。以工作原理來對浪涌保護器分類，浪涌保護器分為三大類，這也是目前浪涌保護器的主要分類模式。

1.浪涌保護器分類—開關型SPD，又稱雷電流避雷器，這種SPD在沒有電涌時為高阻抗，但一旦響應電壓電涌時其阻抗就突變?yōu)榈椭?，用作這種非線性裝置的常見例子有放電間隙、氣體放電管、閘流晶體管（可控硅）及三端雙向可控硅開關。

2.浪涌保護器分類—限壓型SPD，這種SPD在沒有電涌時為高阻抗，但隨著電涌電流和電壓的增加其阻抗會不斷減小，用作這類非線性組件的例子是壓敏電阻和抑制二極管。

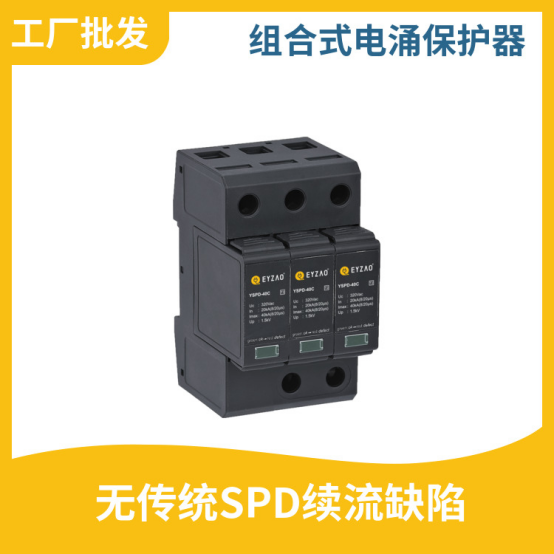

3.浪涌保護器分類—復合型SPD，這種SPD有電壓開關型部件和限壓型部件聯合組裝在一起，根據二者的聯合參數和應用電壓特性可組合裝成具有電壓開關，限壓或這兩種特性兼有的聯合型SPD。由于其技術、工藝要求高，相對成本高，因此很少有廠家能生產。

浪涌保護器分類；浪涌保護器也可以從等級來分，按等級分類的話，也是分為三級

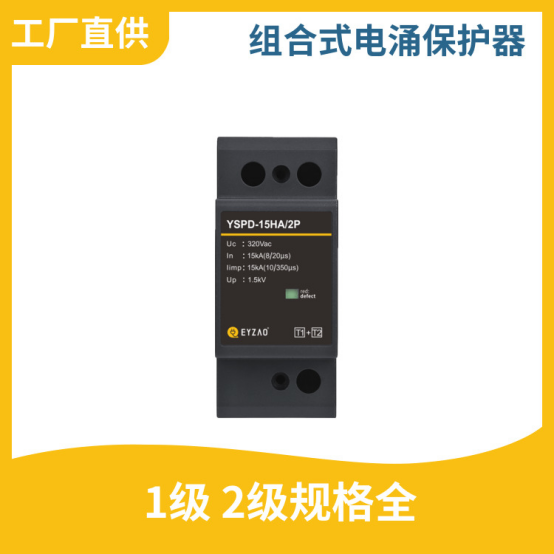

1．T1級浪涌保護器

T1級SPD設計安裝于直擊雷風險較高區域，尤其是設有外部防雷系統的建筑物，主要是考量其耐受能力，防護直擊雷，安裝在防護分區LPZ 0B與LPZ 1之間；T1級浪涌保護器產品常用的沖擊電流參數是12.5KA，15KA，20KA，25KA。IEC 61643-11 和 GB/T 18802.11 標準要求采用Ⅰ類測試的浪涌保護器：該測試通過10/350μs沖擊電流模擬直接雷擊效應。因此，T1級SPD必須必備很強的通流能力，才能承受較大的能量沖擊電流。

2.T2級浪涌保護器

浪涌保護器的類型，T2級SPD安裝于沒有LPS或接閃器的入口處、主配電柜處或接近敏感設備處等，在防護分區LPZ 0B與LPZ 1之間安裝；T2級的產品種類較多，其常見的最大放電電流參數有20KA，40KA，80KA，100KA等，T2級浪涌保護器主要考量其電壓保護水平up值。此類SPD依據IEC 61643-11 和 GB/T 18802.11 標準進行8/20μs波形電流的Ⅱ類試驗進行。

3.T3級浪涌保護器

T3級SPD安裝在防雷分區LPZ2往后的區域，保護敏感和遠距離設備，其主要作用是鉗壓，把線路上殘留的浪涌電壓減少至1.0V以內；T3浪涌保護器通常安裝在要保護的終端設備的前端，可安裝于多種環境，其型號、外觀多樣化，有導軌安裝式、插入式、還可直接安裝在PCB板上。

對于T3級SPD采用Ⅲ類復合波（1.2/50μs-8/20μs）進行測試。

浪涌保護器分類就是以上所講，是當前防雷行業內，浪涌保護器的主要分類模式，大家對浪涌保護器有需求的或者需要知道浪涌保護器選型的請致電易造馮經理13386511449（微信同號）。
