雷電流是獨立負載電流，即雷電流可理解為理想電流源。當獨立負載電流通過導體時，根據電流的幅值和通過導體的電阻，在導體兩端會出現一定的電壓降。對于zui簡單的情況，可用歐姆定律來描述此關

U=I·R

如果電流出現在均勻?qū)щ婓w表面的某一點上，即產生了眾所周知的電勢梯度。這種效應在雷擊時也出現在均勻的土壤中。(圖2.2.1)導致電流通過生物，造成極其危險的后果(圖2.2.2)。土壤的導電性能越好，電勢梯度下降得越平緩，跨步電壓的風險也將同樣地降低。

圖2.2.1 雷擊時在均勻土壤中電勢分布圖

圖2.2.2 跨步電壓致動物死亡

若雷擊發生在具有雷電保護裝置的建筑物上，雷電流將流入建筑物的接地裝置，在建筑物接地裝置的接地電阻Rg上產生相應的電壓降(圖2.2.3)。在建筑物內，只要所有可觸及的導電部分的電勢同時被升高，就不會對建筑物內的人員構成任何危險。因此，使建筑物內的所有可觸及的導電部分和所有引入建筑物內的其它的導電部分形成等電位，是必不可少的。如果忽略了這一點，雷擊時危險閃絡電壓的風險就無法避免。

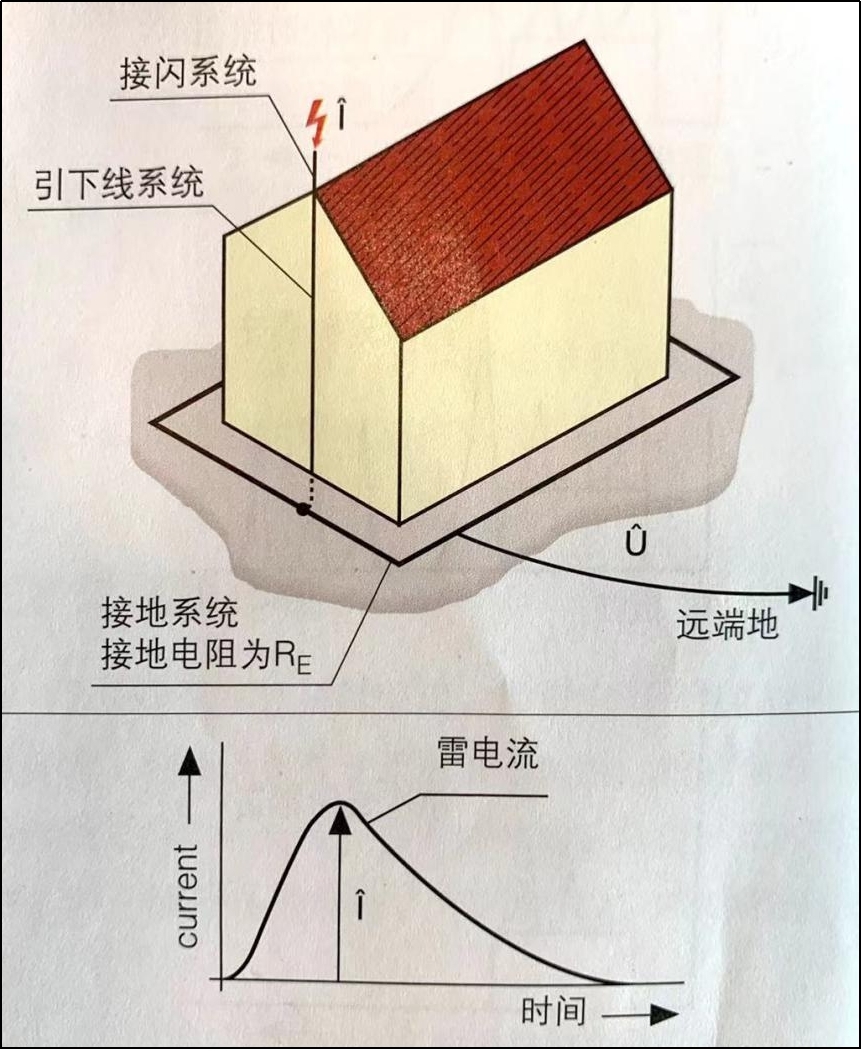

圖2.2.3 由于雷電流峰值，使建筑物接地裝置相對遠端的大地電勢升高

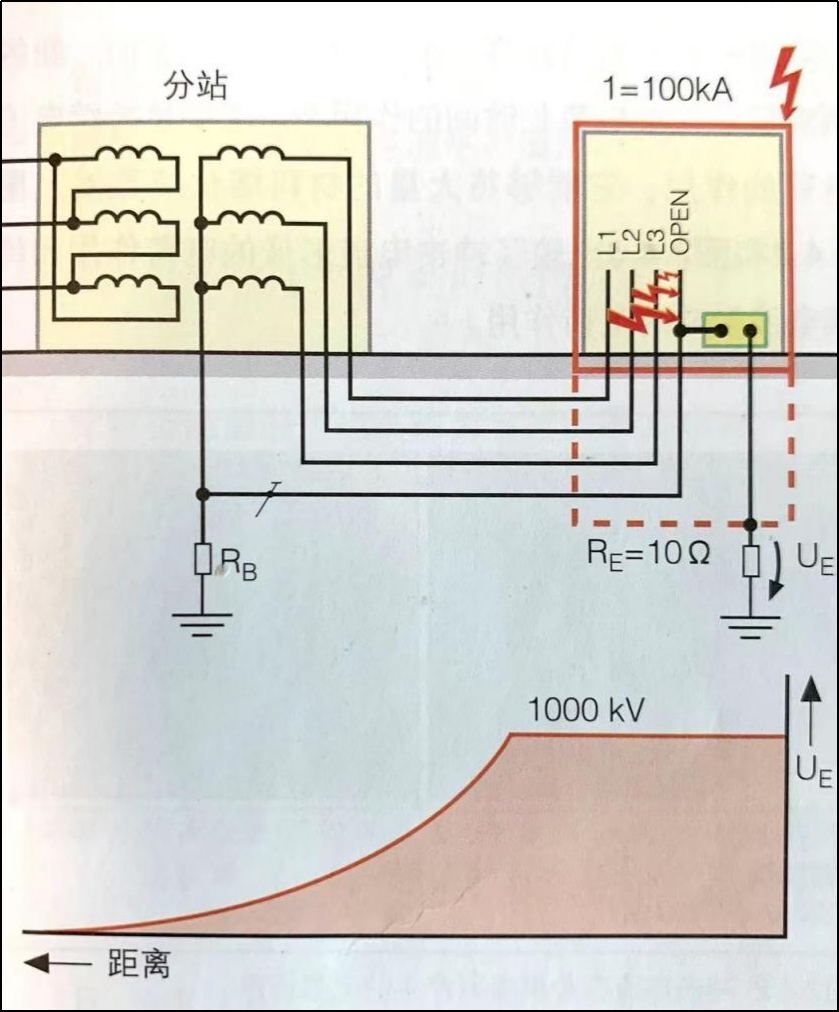

圖2.2.4 由于接地裝置的電勢升高，而使電氣設備受到危害

由于雷電流的作用而使接地裝置的電勢升高，會給電子設備帶來危險(圖2.2.4)。在所示的例子中，低壓供電電網中的工作地在處于雷電流造成的電勢梯度之外的區域，這樣當雷擊這幢建筑物時，Rg工作地的電勢與這個建筑物內使用設備的電勢不同。在當前的這個例子中，它們的電勢差達到1000kV。這樣就使電氣設備及其和它相連接的儀器存在絕緣擊穿的危險。
