雷雨的形成及雷電的特性-雷電的參數,根據實驗的結果，可以把直擊雷看成為如圖1—15的等值電路。等值電路的意義如下：先驅閃電路在它的頭部積聚了很多電荷，使頭部帶有電壓U_o，當它擊中了一個接地物體時，產生了的雷電流I_M等于將U_o加到雷電通路波阻抗Z_o與接地電阻R₃串聯的回路內。

U_o的數值為I_oM·Z_o其中I_OM是當雷擊中良好接地的物體時的雷電流幅值。因此，計算的公式是

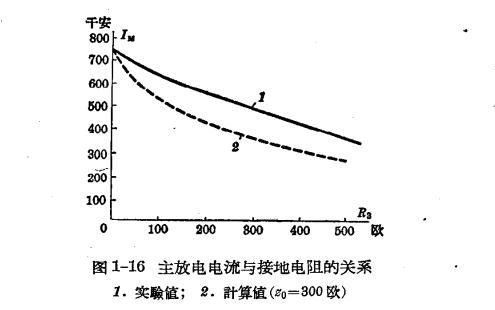

Z_o一般可取作300Ω。按此數值計算結果，在圖1—16中畫出雷電流與接地電阻的關系（曲線2）。在同圖的曲線1表示實驗的數值。由此可以看到計算值雖然與實驗值有一定差別，但其趨勢是一致的。

在實際設計中，桿塔的接地電阻值一般都小于25Ω。而導線及避雷線的波阻抗卻在數百歐左右。因此可以近似地說：當雷直接擊中導線或檔距中的避雷線時，瞬間的雷電流幅值比當雷直接擊中良好接地體時小一半；而隨后，當產生了對地閃絡，或者當鄰近桿塔來的反射波到達時，電流再進一步增大。（未完待續）
