根據IEC60364-4-43中430.3條規定：在電路造成危險前，應該采用合適的過電流保護裝置。

在SPD專用后備保護器出現以前，行業內普遍采用兩種元器件作為SPD后備保護。

1、熔斷器（FUSE）

FUSE屬于可一次性過流保護裝置，因此被少量使用。

2、微型斷路器（MCB）

MCB屬于可重復使用的過流保護裝置，因此被大量使用。

那么斷路器為什么不能作為SPD的后備保護器呢？有以下幾個原因：

（1）、斷路器的工作原理：

   微型斷路器由操作機構、觸點、保護裝置(各種脫扣器)、滅弧系統等組成。其主觸點是靠手動操作或電動合閘的。主觸點閉合后，自由脫扣機構將主觸點鎖在合閘位置上。過電流脫扣器的線圈和熱脫扣器的熱元件與主電路串聯，欠電壓脫扣器的線圈和電源并聯。當電路發生短路或嚴重過載時，過電流脫扣器的銜鐵吸合，使自由脫扣機構動作，主觸點斷開主電路。

（2）、當斷路器作為SPD保護器時的不足：

當大的雷電流經過時，由于斷路器無法承受而跳閘，SPD保護失效，雷電流不能徹底泄放，損害后端設備，以下是模擬雷電流（8/20波形）沖擊時斷路器的表現：

（3）、斷路器的內部結構也不適合作為SPD后備保護：

MCB由于配電需要，電流走向結構側重于正常供電和過負荷脫扣，導電部件電流走向經過雙金屬片、電磁鐵、動觸頭壁、軟銅編織線一路彎曲，電感份量大，雷電流在這段路徑產生的殘壓較高（下圖1、圖2分別是進口與國產典型MCB結構圖），電動力學設計不適合作為SPD后備保護用。當幾十千安的雷電流通過時，電磁場之間斥力（電動力）的破壞作用將軟銅編織線拉斷，線路失去了SPD保護。

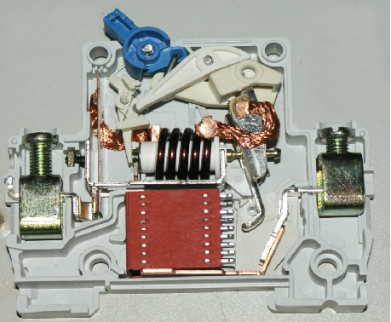

圖 1進口MCB結構圖

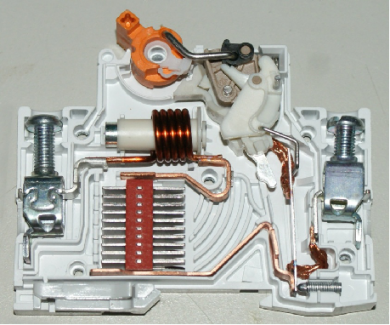

圖 2國產MCB結構圖

（4）、斷路器短路分?jǐn)嗄芰Σ粔颍?/span>

在T1級（變壓器附近）SPD起火后迅速短路，熔斷器（FUSE）與斷路器（MCB）短路分?jǐn)嗄芰Σ粔颍↖cs），短路電弧造成重大火災事故。

根據IEC61643.12: 2008的附錄P的資料表明：如果要滿足在1類試驗的附加負載試驗過程中熔斷器或斷路器不動作，對于Iimp在15kA情況下，斷路器需要選用額定電流為幾百安培的MCCB，不利于實際應用中的推廣。

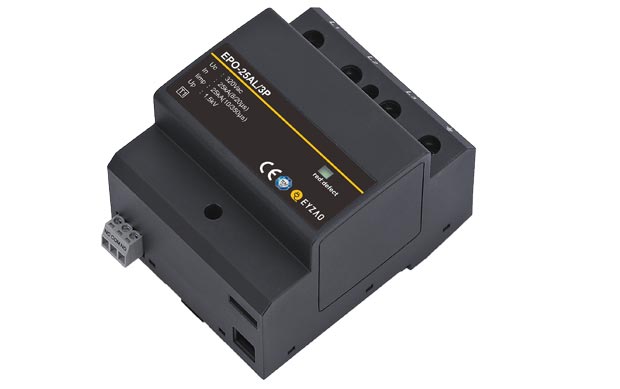

杭州易造科技有限公司專注于雷電風險的安全解決方案，產品有電源類防雷器、信號類防雷器、電涌保護器等，產品通過了TUV、CE、CQC等嚴格檢測認證。生產的SPD后備保護器，浪涌后備保護器、SPD專用脫扣裝置能夠耐受與SPD相對應的limp或lmax而不斷開，可在0.1s以?xún)?nèi)的時間內切斷短路電流，可切斷幅值高達100KA的 高短路電流，保護SPD免受TOV損壞，協助SPD正常工作。
