“接地”就是指在系統與某個電位基準之間建立低電阻通路，相同接地點之間的連線被稱為地線。通常電子設備的“地”有兩種含義：一種是接“大地”；一種是“系統基準地”，也可稱為“信號地”。在現代接地概念中、對于線路工程師來說，該術語的含義通常是‘線路電壓的參考點’；對于系統設計師來說，它常常是機柜或機架；對電氣工程師來說，它是綠色安全地線或接到大地的意思。

接地原因：

接地技術的引入最初是為了防止電力或電子等設備遭雷擊而采取的保護性措施，目的是把雷電產生的雷擊電流通過避雷針引入到大地，從而起到保護建筑物的作用。

接地的方式：

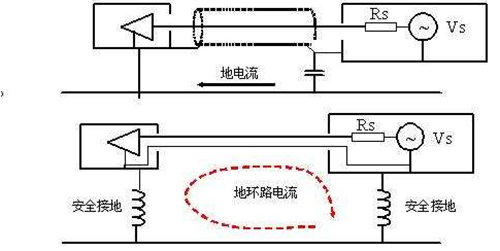

單點接地，多點接地以及混合類型的接地。單點接地所有電路的地線接到公共地線的同一點，又分為串聯單點接地和并聯單點接地。多點接線所有電路的地線就近接地，地線很短，適合高頻接地，問題是存在地環路?；旌辖拥卦诘鼐€系統內使用電感、電容連接，利用電感、電容器件在不同頻率下有不同阻抗的特性，使地線系統在不同的頻率具有不同的接地結構。

單點接地

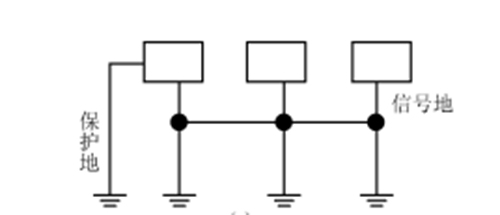

多點接地

混合接地

接地系統分為IT、TT 、TN三種，其中TN系統又分為TN-S、TN-C-S、TN-C。

TN、TT和IT這三種接地系統文字符號的含義：

第一個字母說明電源的帶電導體與大地的關系，也即如何處理系統接地：

T：電源的一點（通常是中性線上的一點）與大地直接連接。

I：電源與大地隔離（不接地）或電源的一點經高阻抗與大地連接。

第二個字母說明電氣裝置的外露導電部分與大地的關系，也即如何處理保護接地。

T：外露導電部分直接接大地，它與電源的接地?zé)o聯系。

N：外露導電部分通過與接地的電源中性點的連接而接地。

TN-C系統：在全系統內N線和PE線是合一的

TN-S系統：在全系統內N線和PE線是分開的

TN-C-S系統：在全系統內，通常僅在低壓電氣裝置電源進線點前N線和PE線是合一的，電源進線點后即分為兩根線。

不同接地系統的接線圖例如下：

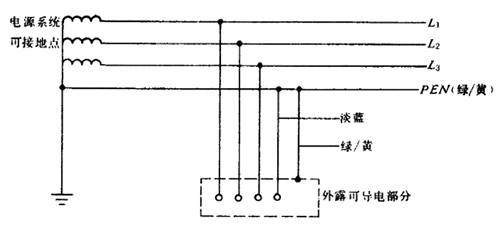

TN-C系統：

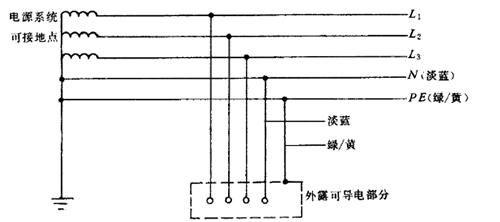

TN-S系統：

TN-C-S系統：

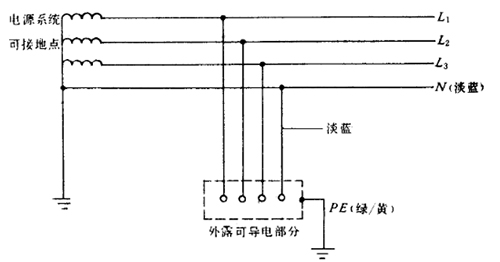

TT系統：

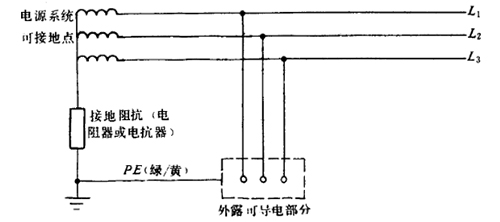

IT系統：

接地的分類：

工作接地、保護接地、防雷接地、系統接地。

工作接地：交流電力系統根據中性點是否接地分為中性點接地系統、中性點絕緣系統、中性點通過電阻或電感接地的中性點非有效接地，工作接地一般是為了降低電力設備的絕緣水平。

保護接地：電氣設備發生故障時，其外殼將帶電。為了保護人身安全，所有電氣設備的外殼必須接地，這就是保護接地。

防雷接地：為了防止雷電對電力系統及人身安全的危害，一般采用避雷針、避雷線及避雷器等雷電防護設備，雷電防護設備都必須和合適的接地裝置相連，將雷電流導入大地，這種接地就是防雷接地。

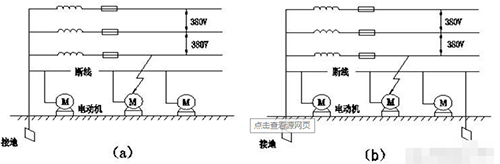

保護接地和防雷接地：

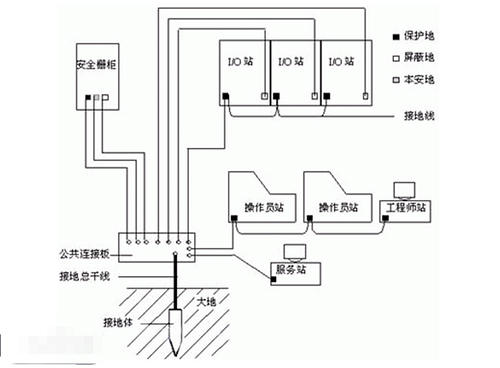

系統接地：

其中防雷接地裝置組成：

防雷接地裝置是受地點束縛的，由相互導電連接的電極組成的一個整體，或者是以相同方式作用的金屬部件（如：鋼筋混凝土基礎，接地的金屬鎧裝電纜。）

1）接地線：電氣設備、桿塔的接地端子與接地體或零線連接用的正常情況下不載流的金屬導體。

2）接地體（極）：埋入土中并直接與大地接觸的金屬導體，稱為接地體。分為垂直接地體和水平接地體，與接地線總稱接地裝置。

3）接地網：由垂直和水平接地體組成的具有泄流和均壓作用的網狀接地裝置。

4）接地電阻：接地體或自然接地體的對地電阻的總和。

接地電阻在線監測

杭州易造科技有限公司經過多年研發的“接地電阻智能監測儀”是新一代高新技術產品，專為在線檢測接地引下線的連接狀況、回路接地電阻、金屬回路聯結電阻而精心設計制造的。接地電阻智能檢測儀在線檢測、無需自檢、實時檢測；采用RS485有線或無線通信傳輸數據，可遠程在線監測；監控軟件24小時無間斷監測，記錄數據自動存儲，方便查詢；監控模塊在線監測接地電阻值，當電阻值出現異常，秒級報警；采用35mm滑軌安裝設計，產品體積小、安裝更方便；采用工業級設計，具有高精度、高穩定性、高可靠性。實現了雷電防護的數字化、可視化。
